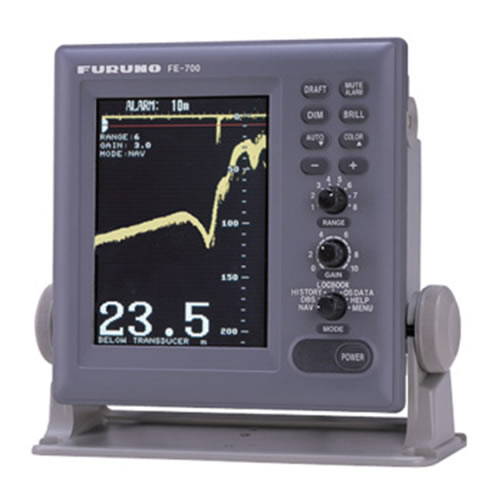

Furuno FE-700

FE-700



  • Высокая точность и надежность, рентабельность. Не требуется запасов специальной бумаги для самописца.
  • 6.5" цветной дисплей LCD c широким углом обзора и регулируемой яркостью изображения.
  • Демонстрация на экране в масштабе времени 15-ти минутного изображения эхограммы на всех диапазонах с временными метками через 1 минуту.
  • Выбор частоты излучения антенны: 200 кГц с высоким разрешением на малых глубинах или 50 кГц с увеличением дальности действия на больших глубинах.
  • Компактный монитор эхолота монтируется на ходовом мостике или в другом удобном для эксплуатации месте.
  • Данные о глубинах за последние 24 часа записываются для последующего воспроизведения.
  • Цифровой интерфейс для радара, ECDIS (электронная картографическая навигационно-информационная система) и другого навигационного или радиокоммуникационного оборудования.
  • Отвечает требованиям ИМО в отношении стандарта MSC.74(69), приложение 4.

Furuno FE-700 - результат 50-ти летнего развития исследований по использованию современных передовых технологий микроэлектроники в области совершенствования эхолотов, гидролокаторов и систем прикладного подводного оборудования. Этот эхолот имеет преимущество по сравнению с эхолотом, где глубины записываются на самописец, нет необходимости иметь на судне запас специальной бумаги. Эхолот предназначен для обеспечения безопасного судовождения посредством измерения глубины под килем судна (особенно при плавании на мелководье) в соответствии со стандартом новой главы 5 Конвенции СОЛАС.

Основные блоки эхолота: дисплей, распределительная коробка, коммутатор и антенный преобразователь. Дисплей 6.5" LCD c высокой разрешающей способностью и яркостью индицирует значение глубины в различных режимах представления информации.

Диапазон глубины устанавливается автоматически, но имеется ручное управление для выбора требуемой шкалы. Дисплей отображает запись глубин на всех диапазонах за последние 15 минут и дополнительно индицирует мгновенное значение глубины большими цифрами. Глубины, соответствующие моментам судового времени и координатам судна за последние 24 часа сохраняются в блоке памяти и воспроизводятся в любое время.

Предусмотрена визуальная и звуковая аварийная сигнализация в случае уменьшения глубины по отношению к безопасной, установленной оператором. Когда отметка грунта пропадает из-за пониженного усиления или меньшего диапазона, также срабатывает тревожная сигнализация.

Частота излучения акустических сигналов 200 кГц или 50 кГц. Режим излучения 200 кГц используется при штормовой погоде и при плавании на мелководных фарватерах с интенсивным движением, 50 кГц рекомендуется использовать на больших диапазонах глубин. Антенный коммутатор EX-8 (дополнительная поставка) позволяет воспроизводить на экране дисплея эхо-сигналы от двух антенн эхолота с излучением 200 кГц и 50 кГц. Данные глубин выводятся в формате IEC 61162 на радар, ECDIS, VDR и другое навигационное и радиокоммуникационное оборудование. Дополнительное программное обеспечение выводит данные о глубинах с последующей распечаткой на принтере.

Режим навигации (NAV) является основным в соответствии с требованиями IMO.Furuno FE-700 имеет несколько режимов представления информации на дисплее, которые обеспечивают требуемые данные для безопасности мореплавания. При включении эхолота устанавливается режим NAV: измеряемая глубина в метрах от антенны, эхограмма морского дна (желтая), маркер тревожной сигнализации на 20м от антенны и диапазон глубин (автоматически) в зависимости от глубины моря. При последующих включениях прибор показывает предыдущие установки.

Антенна излучает акустические сигналы на частоте 200 кГц или 50 кГц. Режим излучения 200 кГц используется при штормовой погоде и при плавании на мелководных фарватерах с интенсивным движением, когда в поверхностном слое моря присутствует много пузырьков воздуха (аэрация) от кильватерных следов других судов. Эта частота рекомендуется при плавании на мелководье континентального шельфа. Частота 50 кГц рекомендована для больших глубин, где нет проблем с аэрацией и длинный кабель связи от антенны до ходового мостика.

Рыбопоисковый эхолот Furuno FE-700 излучает акустические сигналы на частотах 200 кГц и 50 кГц. Экран дисплея разделен по вертикали, где показаны эхограммы на двух частотах с различной палитрой цветов; в коричневый цвет окрашены эхо-сигналы, отраженные от грунта и наиболее плотных косяков рыбы (частота 50 кГц). Эхограмма на частоте 200 кГц свободна от эхо-сигналов поверхностного слоя моря или заднего хода.



Технические характеристики Furuno FE-700:

Дисплей графический, жидкокристаллический LCD 6.5', 8-ми цветный или 8 оттенков одноцветный, разрешение экрана 320 х 234 pixels. Окно показа 15 минут на всех диапазонах глубин. Глубина, координаты места и время заносятся в блок памяти каждые 5 сек. в течение 24 часов и могут быть воспроизведены с интервалом 5 сек., 1 или 2 мин.
Режимы информации на дисплее NAV, History, DBS, Logbook, OS Data и др.
Частота 50 или 200 кГц
Выходная мощность 600 W
Диапазоны шкал 5, 10, 20, 40, 100, 200, 400, 800 м (или футы, сажени)
Точность ±2% от H диапазона
Минимальный Диапазон 1.2 м (200 кГц), 2.0 м(50 кГц)
Различение 5.8 мм на метр глубины(диапаз. 20 м), 0.58 мм на диапазоне 200 м
Длительность импульса (в мс) от 0.25 до 3.60 в зависимости от диапазона
Частота следования импульсов (число/мин.) от 750 до 42 в зависимости от диапазона
Временной масштаб дисплея (в мин.) от 1.8 до 30 в зависимости от диапазона
Интерфейс (IEC 6162-1) Вход: RMA, RMC, GLL, VTG, ZDA, GGA
Выход: SDDPT, SDDBT
Сигнал тревоги (визуальный и звуковой) опасная глубина, потеря дна, потеря напряжения
Антенный преобразователь Тип 50В-6В ДН 28°, Тип 200В-8В ДН 5.4°
Напряжение питания 24 VDC, 20W; 115/230 VAC, 20 VA
Параметры среды Температура: -15° - +55°(метод теста IEC 60945)
Влагозащищённость Дисплей: IPX5(IEC 60529) и CFR46(USCG)

Комплектация:

Стандартная:

  • Дисплей FE-701 — 1 блок;
  • Распределительная коробка FE-702 — 1 блок;
  • Коммутатор МВ-502(для 50В-6), МВ-504(для 200В-8) — 1 блок;
  • Антенный преобразователь (антенна) с 15м кабелем — 1 блок;
  • Танк антенны TTF-5600(50 кГц), TTF-2000(200 кГц) — 1 блок.
