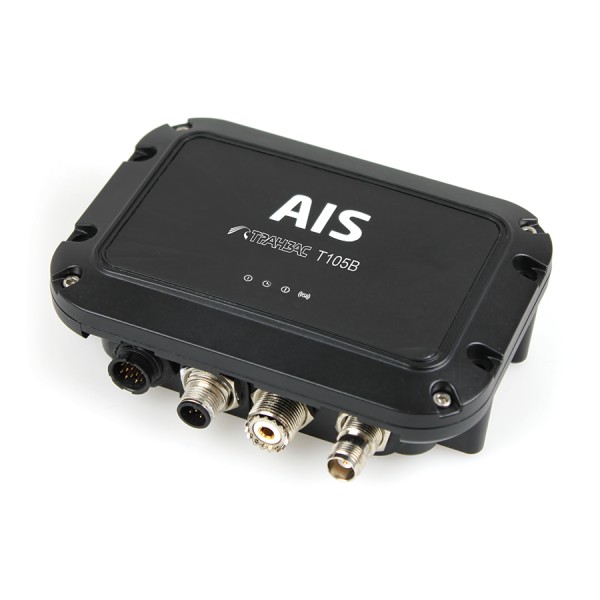

Transas T-105B
АИС класса B "Транзас Т105В"
Прост в установке и эксплуатации, разработан для судов не попадающих под конвенцию SOLAS (глава V, правило 19). Основные функции ввод, передача, прием и отображение статической, динамической, рейсовой информации, а также сообщений, касающихся безопасности плавания.
АИС "Транзас T105B" соответствует требованиям, предъявляемым к АИС класса В: IEC 62287-2, рекомендации ITU R М.1371-4 и в части, касающейся, стандартам IEC 61108, IEC 60945, IEC 61162 1,2.
Модификация АИС для судов речного флота дополнительно принимает и передает информацию согласно Резолюции № 63 ЕЭК (Международный стандарт для систем обнаружения и отслеживания судов на внутренних водных путях - Vessel Tracking and Tracing Standard for Inland waters. Inland AIS Standard, Ed. 2, ноябрь 2007).
Функциональность
-
Автоматическая идентификация судов (номер судна IMO, MMSI, позывной и название);
-
Прием и учет корректирующей информации DGPS и ДГЛОНАСС в соответствии с рекомендациями RTCM SC-104 V.2.3;
-
Прием по радиоканалам АИС навигационной (координаты, курс, скорость и т. д.), маршрутной (пункт назначения, ожидаемое время прибытия, тип груза) и статической (название и позывной судна, габариты) информации;
-
Прием сообщений, касающихся безопасности плавания, текстовых сообщений и выдача их на средства управления и отображения (картплоттер и т. п.);
-
Выдача информации о состоянии АИС на средства управления и отображения (СУО);
-
Определение собственных координат судна при помощи встроенного приемника ГЛOHACC/GPS, в том числе с использованием принятых по каналу АИС или радиомаячному каналу дифференциальных поправок;
-
Передача собственных статических и динамических данных по радиоканалу (сообщения 18 и 19);
-
Резервное средство выработки навигационных данных (координат, курса COG и скорости SOG относительно грунта) судна;
-
Передача сообщений, касающихся безопасности плавания, текстовыx сообщений при наличии средства управления и отображения (ECS, MKD);
-
Прием истинного курса HDT от спутникового компаса или гирокомпаса и передача его по радиоканалу АИС;
-
Прием и обработка статической информации, предназначенной для судов на внутренних водных путях: единого европейского опознавательного номера судна, типа судна или состава, наличия опасного груза на борту судна;
-
Прием и обработка динамической информации, предназначенной для судов на внутренних водных путях: синего знака, качества информации о координатах, скорости, качества информации о пути, качества информации о курсе и выдача на средство управления и отображения;
-
Прием и обработка информации о рейсе судов на внутренних водных путях: максимальной статической осадки на текущий момент, классификации опасных грузов (опция), числа людей на борту и выдача на СУО;
-
Прием и обработка информации, касающейся уровня воды, статуса сигналов, предупреждение ЕМИП;
-
Прием и обработка конфигурационной информации сообщения 18: тип АИС класса В, наличие МКD/ECS, наличие канала ЦИВ, возможность работы в морском диапазоне, возможность приема сообщения 22.
Технические характеристики
Параметр |
Значение |
Питание |
Пост. ток (9,6-31,2 В)
Пиковая нагрузка 2 А |
Приемник GNSS (внутр. АИС) |
32 канала, соответствует IEC 61108-1/ 61108-2, обеспечивает работу с GLONASS и GPS |
Электрические интерфейсы |
USB
Выход NMEA0183 двусторонний при скорости передачи 38400 бод
NMEA2000 LEN=1 |
Разъемы |
Разъем УКВ-антенны (SO-239)
Разъем внешней антенны GNSS (TNC)
Разъем-вставка USB тип A
Стандартный разъем NMEA2000
12-канальный вход питания/NMEA0183/ Внешний переключатель |
Приемопередатчик УКВ |
Передатчик X 1
Приемник X 2 (один приемник с распределением времени между АИС и DSC)
Частота: от 156.025 до 162.025 МГц шагами по 25 кГц |
Выходная мощность |
33 дБмВт ±1,5 дБ |
Ширина полосы пропускания канала |
25 кГц |
Шаг каналов |
25 кГц |
Режимы модуляции |
25 кГц GMSK (АИС, прием и передача)
25 кГц AFSK (DSC, только прием) |
Скорость передачи данных |
9600 б/с ±50 частей на млн (GMSK)
1200 б/с ±30 частей на млн (FSK) |
Чувствительность приема |
Менее -107 дБмВт на 20 % PER
Совмещенный канал 10 дБ
По соседнему каналу 70 дБ
IMD 65 дБ
Блокировка 84 дБ |
Экологические параметры |
Класс влагозащищенности - IPx7 |
Рабочая температура |
- 25 °C до +55 °C |
Индикаторы |
Проверено на соответствие категории "Защищено" по IEC 60945
Состояние питания, перерыв передачи, ошибка, режим молчания |
|
