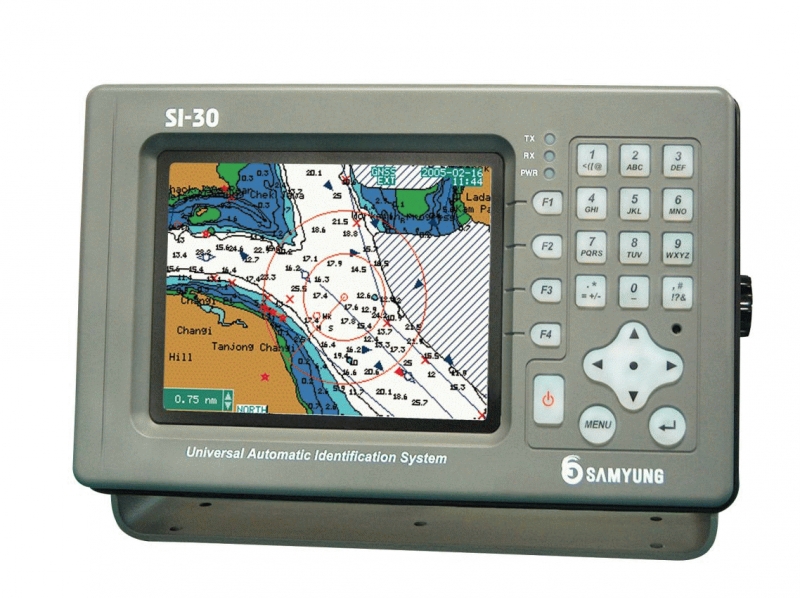

Samyung SI-30AR

Samyung SI-30ARРМРСРРР

Samyung SI-30AR

Оборудование АИС, имеющее одобрение РМРС и РРР,

Согласовано с требованиями конвенции по безопасности SOLAS, определяемыми для "Универсальных транспондеров АИС Класса A" и выполняет требования IMO (Международная Морская Организация), MSC (Морской Комитет по Безопасности) Resolution74 (69), Приложение 3, 694 (17), ITU-R M.1371-1 и ITU-R DSC М. 825 и также выполняет требования  IEC 61993-2 (Правила тестирования), IEC 60945 (электромагнитная совместимость и условия окружающей среды).

Транспондер SI-30R /SI-30 включает в свой состав УКВ и ГЛОНАСС/GPS антенны, транспондер, контроллер управления и другие устройства, включая дополнительное оборудование. Основной блок транспондера включает УКВ передатчик и два блока приемников SOTDMA (Self Organized Time Division Multiple Access) для работы на двух независимых каналах, приемник DSC (Digital Selective Calling) для приема сигнала на 70 канале, интерфейс подключения внешних устройств, коммуникационный процессор, внутренний приемник ГЛОНАСС/GPS. Контроллер управления имеет жидкокристаллический дисплей с диагональю экрана 5,6”, и клавиатуры для контроля Транспондера. Встроенная навигационная плата ГЛОНАСС/GPS является приемной системой, использующей стандарт UTC в целях временной синхронизации для предотвращения проблем доступа в канал SOTDMA. Эта плата так же может обеспечить данными о позиции судна, его курсе и скорости, когда внешний навигационный приемник, например, вышел из строя. Транспондер АИС SI-30R / SI-30, способен работать в нескольких режимах:

  •  "автономный и непрерывный" режим для действия во всех зонах. Этот режим может быть переключен надлежащими компетентными органами на один из нижеописанных режимов;
  •  “назначенный” режим для операций в зоне ответственности субъектов компетентных служб: мониторинг трафика, такой, как интервал передачи данных и/или временные слоты, которые могут быть установлены компетентными службами;
  • "режим опроса" или режим контроля, когда передача данных происходит в ответ на запрос от судна или компетентного органа.

Экран контроллера управления отображает всю информацию, требуемую для просмотра динамических, статических и навигационных данных, а так же сообщений по безопасности. Информация и сообщения автоматически обновляются согласно рекомендациям ITU-R М. 1371 (например, статическая информация обновляется каждые 6 минут, или после того, как данные исправлены, или по запросу, динамическая информация, зависящая от скорости движения и смены курса).

Основная информация

АИС может содействовать безопасности навигации, автоматически обмениваясь навигационными данными между судами и береговыми станциями, а также между судами. При этом передается:

Статистическая  информация

  • Номер IMO (если доступно)
  • MMSI (собственный идентификационный номер судна)
  • Call Sign and Name (Позывной  и  название  судна)
  • Length and Beam (Длина и  Ширина судна)
  • Ship’s Type (Тип  судна)
  • Расположение  навигационной антенны  на  судне (на корме, на носу, по центру левого или правого борта).

Динамическая  информация

  • Точное положение судна и текущий статус
  • Время (UTC)
  • COG (курс  относительно  земли)
  • SOG (скорость  относительно  земли)
  • Маршрут
  • Навигационный  статус (ручной  ввод)
  • Коэффициент  поворота (когда  возможен)

Информация   связанная  с  рейсом

  • Информация о рейсе
  • Осадка судна
  • Опасный груз (тип)
  • Место назначения и расчетное время прибытия (по усмотрению судовладельца)
  • План маршрута (дополнительно)

Короткие сообщения, связанные с безопасностью



Состав оборудования



No.

Наименование

Модель

Примечание

1

Транспондер

SI-30R

-

2

MKD

(Контроллер управления)

SI-30D

-

3

GLONASS/GPS Антенна

SANG-5

для SI-30R

4

GPS Антенна

SAN-60

для SI-30

5

УКВ  Антенна

SAN - 150

-

6

Сетевой Блок  Питания

SP-5AD

-

6

Приёмник дифференциальной поправки (DGPS)

SANB-300

-

7

Гироконвертер

SAD-30DC

-

8

Удлинитель лоцманского разъема с кабелем до 100м

SJ-5

-



Технические характеристики





Диапазон приема

156.025MHz – 162.025MHz

Rx1 Default CH is 87B, AIS (161.975MHz)

Rx2 Default CH is 88B, AIS (162.025MHz)

Rx3 Default CH is 70B, DSC (156.525MHz)



Диапазон передачи

156.025MHz – 162.025MHz

Tx1 Default CH is 87B, AIS (161.975MHz)

Tx2 Default CH is 88B, AIS (162.025MHz)

Tx3 Default CH is 70B, DSC (156.525MHz)

Шаг сетки частот

12.5KHz or 25KHz

Выходная мощность

12.5Watt or 2Watt

Порты ввода/вывода

NMEA 0183 (IEC-61162)

  1. External GPS Input
  2. High speed I/O (3 Ports)
  3. Long Range Communication
  4. Sensor I/O (3 Ports)

RS-422 Support for MKD

ЖК-монитор

Rx & Tx Indicator

ЖК-монитор

Power, Rx, Tx Indicator

Клавиатура

MKD (Minimum Keyboard & Display), 5.6” Color TFT LCD

Габаритные размеры

Color TFT LCD: 126.5(W) x 100(H) x 6.8(D)mm,

960(W) x 234(H) dots

PCB Size

210mm x 115mm (RF/BB), 140mm x 115mm (MKD)

Рабочая температура блоков

-20°C to +55°C

Рабочая температура антенны

-40°C to +80°C

Вибрация

IEC 60945 (Ed.4)

Питание

DC 24V (DC 18V – DC 32V)

Потребляемый ток

Tx mode: @24V DC less than 2.3A

Rx mode: @24V DC no more than 0.65A

Соответствие стандартам

IEC 61993-2 – IEC Standard for Class A UAIS

IEC 60945 - IEC Standard for Environmental Requirements

TU-RM.1371-1 – UAIS Technical Characteristics

IEC 61162-1 – IEC Standard, Digital Interface Part 1

IEC 61162-2– IEC Standard, Digital Interface Part 2

SC104-STD – Recommended Standard for Differential DGPS

IEC 61108-1 – IEC Standard for GPS Receiver Equipment

IMO Res. MSC.74(69) Annex 3.
