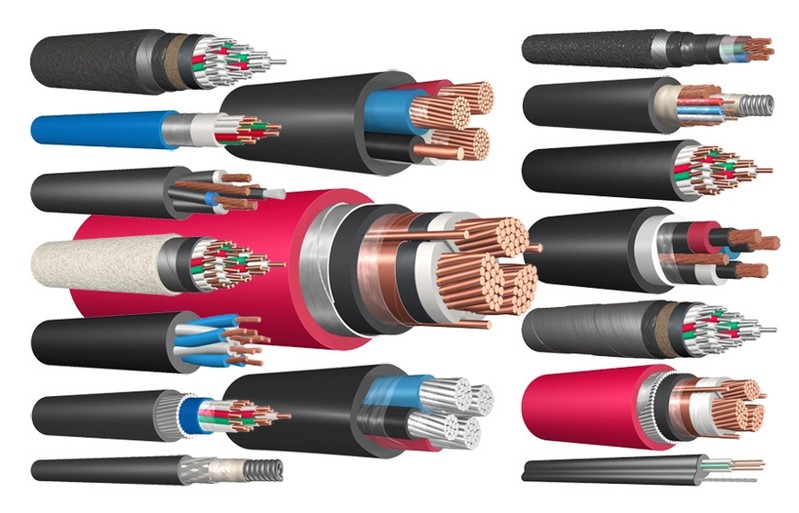

Кабели, провода
Кабели судовые изготавливаются с применением новых высокотехнологичных материалов заменяющих все виды каучука и мягкого поливинилхлорида, с высокой элыастичностью, с хорошей химической, озоно- и теплостойкость, устойчивых к морской воде и низким температурам, не загрязняющих окружающую среду, так же обладающие хорошими диэлектрическими свойствами.
МАРКИ КНР
Кабели судовые с медными жилами в изоляции из термоэластопласта, в оболочке из маслобензостойкого эластомера, не распространяющего горение марок КНРЭ, КНРК, КНРЭК, КНРт, КНРтЭ, КНРтУ, КНРтП, КНРтТ, КНРтпТ изготавливаются по ТУ 3586-029-24118545-2013 (Аналог ГОСТ 7866.1-70).

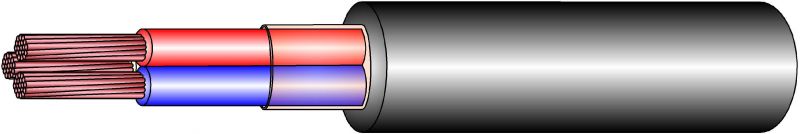

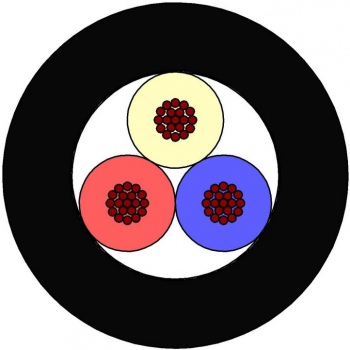

Типовая конструкция судового кабеля марки КНР
Количество проводников |
1 ÷ 37 |
Сечение проводников |
от 1 до 400 мм2 |
Токопроводящая жила |
медная, круглая, многопроволочная; класс жилы не ниже 3 - сечением от 1,0 до 4,0 мм2, классу 2 - сечением от 6 до 400 мм2 |
-
Нормальная для эксплуатации температура окружающей среды: от -40°С до +45°С.
-
Монтажные работы с судовой электропроводкой проводятся при температуре не ниже -15°С, без предварительного нагрева.
-
Кабели КНР устойчивы к влиянию влажности (относительная – до 100%) при температуре +35°С.
-
Не способствуют распространению огня.
-
Необходимо соблюдать требования по радиусу изгиба при монтаже: при неподвижной прокладке – минимум пять наружных диаметров кабеля; в труднодоступных местах – минимум три наружных диаметров, но не более двух изгибов в одном месте.
-
Все кабели КНР проходят испытание переменным током с напряжением 2500 В.
-
Порог сопротивления изоляции: при температуре +20°С – не менее 100 МОм*км.
-
Постоянная допустимая температура токопроводящей жилы не должна превышать 65°С.
-
Гарантийный срок – 5 лет с момента начала использования.
-
Время эксплуатации – минимум 25 лет.
-
Нормальная для эксплуатации температура окружающей среды: от -40°С до +45°С.
-
Монтажные работы с судовой электропроводкой проводятся при температуре не ниже -15°С, без предварительного нагрева.
-
Кабели КНР устойчивы к влиянию влажности (относительная – до 100%) при температуре +35°С.
-
Не способствуют распространению огня.
-
Необходимо соблюдать требования по радиусу изгиба при монтаже: при неподвижной прокладке – минимум пять наружных диаметров кабеля; в труднодоступных местах – минимум три наружных диаметров, но не более двух изгибов в одном месте.
-
Все кабели КНР проходят испытание переменным током с напряжением 2500 В.
-
Порог сопротивления изоляции: при температуре +20°С – не менее 100 МОм*км.
-
Постоянная допустимая температура токопроводящей жилы не должна превышать 65°С.
-
Гарантийный срок – 5 лет с момента начала использования.
-
Время эксплуатации – минимум 25 лет.
МАРКИ КМПВ

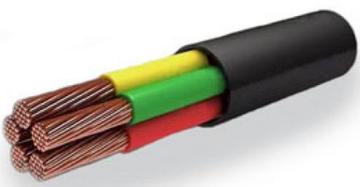

КМПВ относится к малогабаритным судовым кабелям.
КМПВ используют для неподвижного подключения приборов, в цепях управления, сигнализации, контроля, осветительных сетях преимущественной на морских судах и плавучих сооружениях. Кабель рассчитан на напряжение переменного тока 0,5 кВ и 1 кВ максимальной частотой 200 Гц, напряжение постоянного тока составляет - 750 В и 1500 В.
Технические параметры кабеля КМПВ
Влажность воздуха при 35° C [%] |
98 |
Максимальная рабочая температура жилы [°С] |
70 |
Монтаж при температуре, не ниже [°C] |
-15 |
Радиус изгиба кабелей [наружных диаметров] |
не менее 3 |
Температура окружающей среды,[°C] |
-50 до +65
|

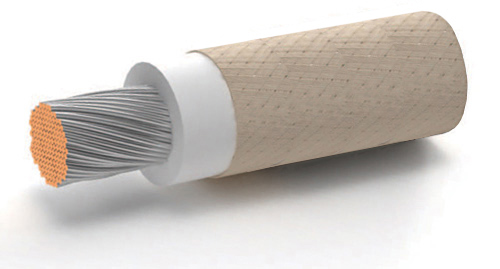

Провод БПВЛ
Провода предназначены для фиксированного монтажа электрической сети, в том числе авиационной техники, и работы при напряжении до 250 В переменного тока частотой 2000Гц или 500 В постоянного тока. Провода изготавливаются в климатическом исполнении УХЛ и В по ГОСТ В 20. 39. 404-81.
БПВЛ – провод с медной луженой жилой с изоляцией из поливинилхлоридного пластиката, в оплетке из хлопчатобумажной пряжи или комбинированной оплетке, лакированный, для бортовой сети.
БПВЛЭ – тот же,экранированный.
БПВЛМ – провод с медной луженой жилой с изоляцией из поливинилхлоридного пластиката, в оплетке из стеклянных и капроновых нитей, лакированный, малогабаритный для бортовой сети.
БПВЛМЭ – то же, экранированный.
Марка изделия
|
Нормативно-техническая документация
|
Число жил
|
Сечение жил, мм²
|
Рабочее напряжение, В
|
Климатическое исполнение
|
Рабочая температура
|
БПВЛ
|
ТУ 16-505.911-76
|
1
|
0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0
|
250
|
УХЛ, В
– категория размещения по ГОСТ В 20.39.404-81
|
От -60°С до +70°С
|
БПВЛЭ
|
ТУ 16-505.911-76
|
1
|
0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0
|
2; 3
|
0,35; 0,5; 0,75; 1,0
|
БПВЛМ
|
ТУ 16-505.911-76
|
1
|
0,35; 0,5; 0,75; 1,0; 1,5; 2,5
|
БПВЛМЭ
|
|
