РЛ-2М

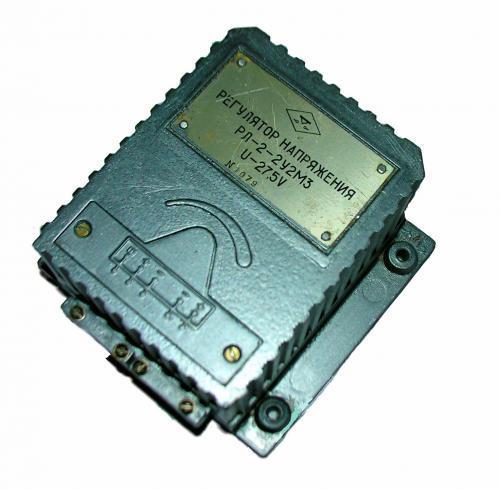

Регулятор РЛ-2М



РЛ-2


ТУ 16-523.530-81


Область применения и общие сведения

Регулятор РЛ-2М предназначен для:

  • поддержания постоянства напряжения генераторов серии ГСК-1500;
  • защиты генератора от полуторакратных перегрузок;
  • обеспечения параллельной работы генератора с аккумуляторной батареей и параллельной работы двух генераторов на общую нагрузку.


Регулятор РЛ-2М изготавливается в исполнениях для работы в условиях умеренного (У) и тропического (Т) климата и должен эксплуатироваться под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (категория размещения 2), а также в условиях макроклиматического района с умеренно холодным морским климатом (М) и в макроклиматических районах как с умеренно холодным, так и с тропическим морским климатом (ОМ) при эксплуатации в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий (категория размещения 3). Запрещается работа регулятора РЛ-2М на частоте вращения генератора менее 3300 об/мин и без аккумуляторной батареи.
Регулятор РЛ-2М выпускается отрегулированным на напряжение 27,5 V.
На верхней плате регулятора РЛ-2М имеется потенциометр уставки напряжения генератора.
Винтовые зажимы регулятора РЛ-2М выполнены с подпружиненными контактами для предохранения от самоотвинчивания.
Для крепления регулятора РЛ-2М на объекте имеются четыре бочкообразных резиновых амортизатора, собранных на стальных втулках.
Рабочее положение регулятора РЛ-2М - произвольное.

Модификации регулятора РЛ-2М в зависимости от исполнения, категории размещения и силы номинального тока (Iном) генератора:

Модификация регулятора

Исполнение по ГОСТ 15150-69

Категория размещения по ГОСТ 15150-69

Сила номинального тока (Iном) генератора

Примечание

РЛ-2М-1У2, М3

У, М

2, 3

36,5



РЛ-2М-2У2, М3

У, М

2, 3

54,0



РЛ-2М-3У2, М3

У, М

2, 3

54,0

без функции ограничения силы тока

РЛ-2М-1Т2, ОМ3

Т, ОМ

2, 3

36,5



РЛ-2М-2Т2, ОМ3

Т, ОМ

2, 3

54,0



РЛ-2М-3Т2, ОМ3

Т, ОМ

2, 3

54,0

без функции ограничения силы тока


Технические характеристики:

В зависимости от силы номинального тока (Iном) генератора регуляторы РЛ-2М изготавливаются в трех исполнениях:

  • РЛ-2М-1 – на силу номинального тока 36,5 А;
  • РЛ-2М-2 – на силу номинального тока 54,0 А;
  • РЛ-2М-3 – на силу номинального тока 54,0 А без функции ограничения силы тока и обеспечения параллельной работы.


Номинальное напряжение, поддерживаемое регулятором РЛ-2М - 27,5 V.

Регулятор РЛ-2М обеспечивает:

  • возможность изменения уставки напряжения в пределах ±5 % от номинального;
  • ограничение силы тока генератора на уровне (1,3±0,3) Iном;
  • отключение генератора при силе обратного тока не более 25 А;
  • самовозбуждение генератора.


Точность поддержания напряжения на зажимах регулятора РЛ-2М при номинальных климатических условиях окружающей среды от номинального значения:

  • при неизменной частоте вращения генератора в диапазоне 3800-5900 min-1 и номинальной нагрузке – 1 %;
  • при изменении частоты вращения генератора от 3800 до 5900 min-1 и номинальной нагрузке – 3 %;
  • при изменении нагрузки от холостого хода до номинальной при частоте вращения генератора 4800 min-1 – 3 %.


Точность поддержания напряжения на зажимах регулятора РЛ-2М при температуре окружающей среды от 223 до 323 К (от минус 50 до плюс 50 °С), изменении частоты вращения генератора в диапазоне 3800-5900 min-1 и нагрузки от холостого хода до номинальной – 4 %.

Изоляция электрических цепей регулятора РЛ-2М в номинальных условиях выдерживает испытание напряжением 400 V (эфф.) переменного тока 50 Hz.

Сопротивление изоляции электрических цепей регулятора РЛ-2М в номинальных условиях – не менее 20 МΩ.

Габаритные размеры, мм – 104 х 157 х 158.


Условия эксплуатации регулятора РЛ-2М:

  • нижнее рабочее значение атмосферного давления – 58,7 кРа (440 mm Hg);
  • температура окружающего воздуха – от 223 до 323 К (от минус 50 до плюс 50 °С);
  • относительная влажность воздуха до 98% при температуре до 308 К (35 °С);
  • повышенное атмосферное давление до 294,6 кРа (2,21•103 mm Hg);
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляционные материалы, а также токопроводящей пыли;
  • вибрационные нагрузки в диапазоне частот до 500 zH с ускорением до 58,8 m/s2 (6 g);
  • ударные нагрузки многократного действия с ускорением до 392 m/s2 (40 g) и длительностью импульса 2-10 ms;
  • акустические шумы в диапазоне частот 150-10000 Hz с уровнем шума до 140 d BA;
  • образование инея и росы;
  • постоянные магнитные поля напряженностью до 39,8 A/m (5 Э) и переменные магнитные поля напряженностью до 7,96 A/m (1 Э).



Регулятор РЛ-2М сохраняет работоспособность после воздействия:

  • циклического изменения температур от 223 до 338 К (от минус 50 до плюс 65 °С);
  • одиночных ударных нагрузок с ускорением 980 m/s2 (100 g) и длительностью импульса 7-20 ms.
